Artiteq Back Frame upphängning och säkerhetsskivor - per st

Artiteq Leveling and Safety Hangers (klämmor) i grått för Artiteq Back Frame System med ett 4,0 mm hål .

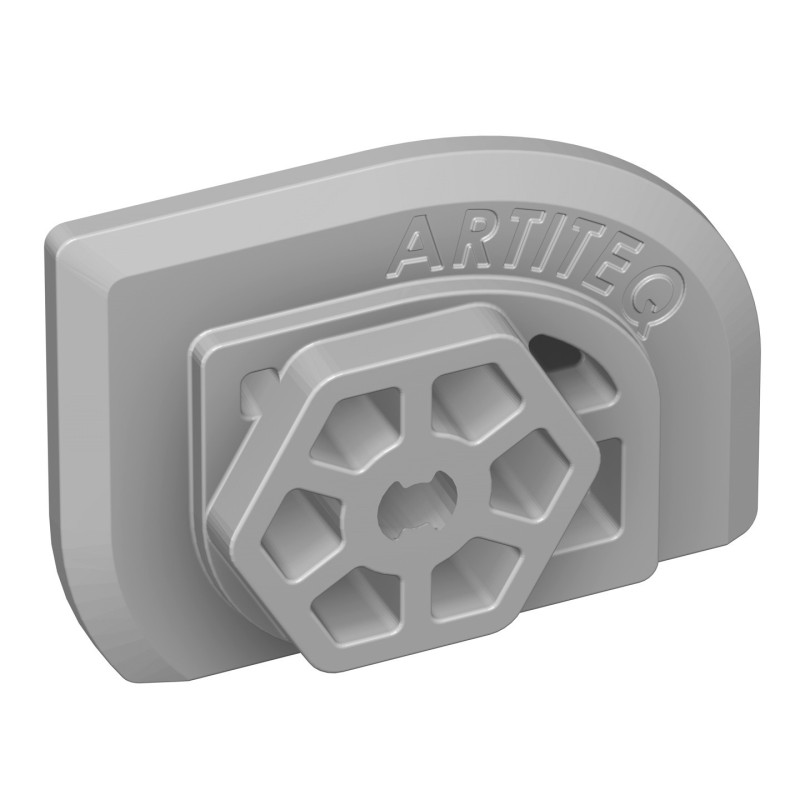

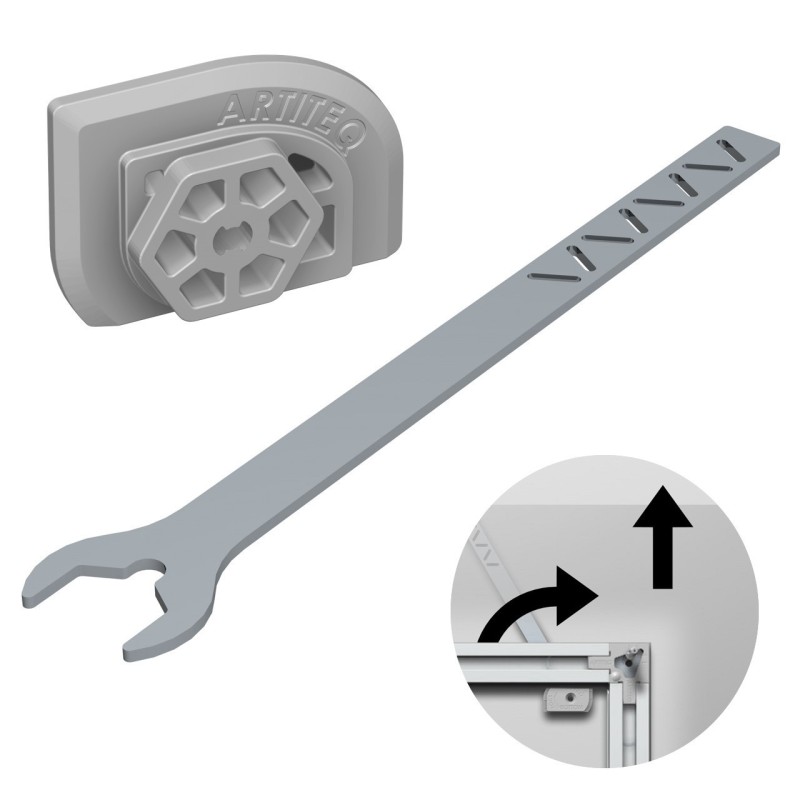

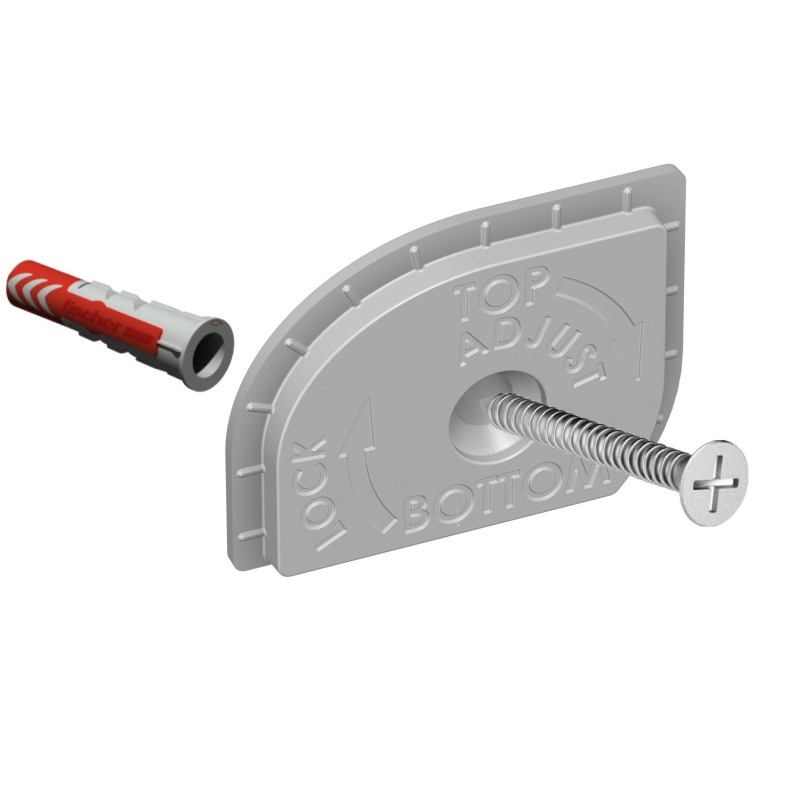

De är A-symmetriska "klämmor" av plast med en läpp och ett off - center hål. Dessa Artiteq utjämningshängare fästs på väggen i par med en skruv . Hålet i skivan är inte centralt och hängarna kan vridas - med nyckeln - tills Artiteq Back Frame hänger rakt i nivå och i nivå . Varje hängare har en 6 mm vertikal justering och levereras utan skruv och plugg; dessa är valfria och ingår inte.

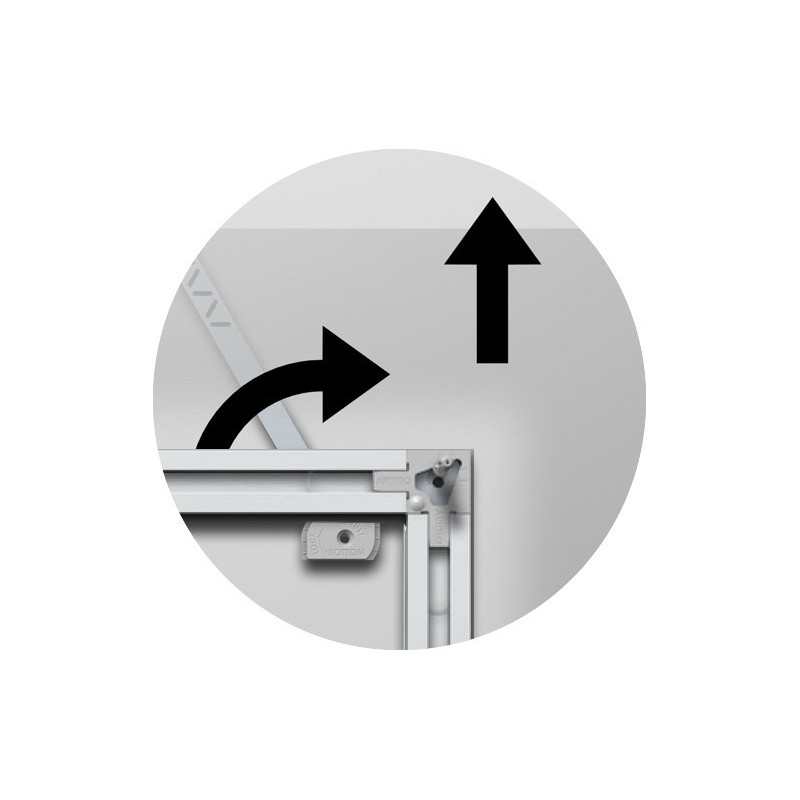

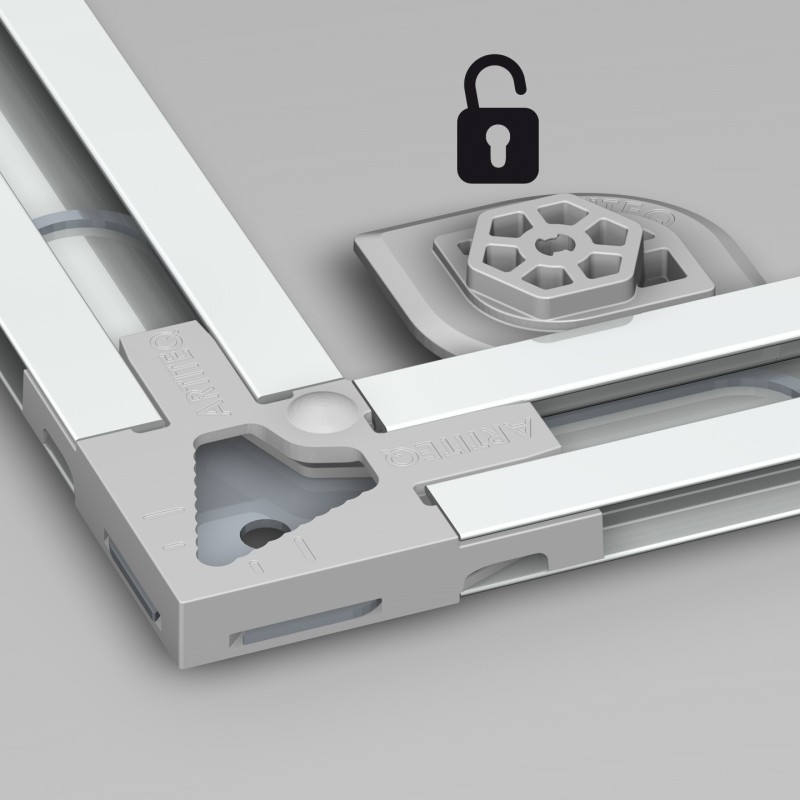

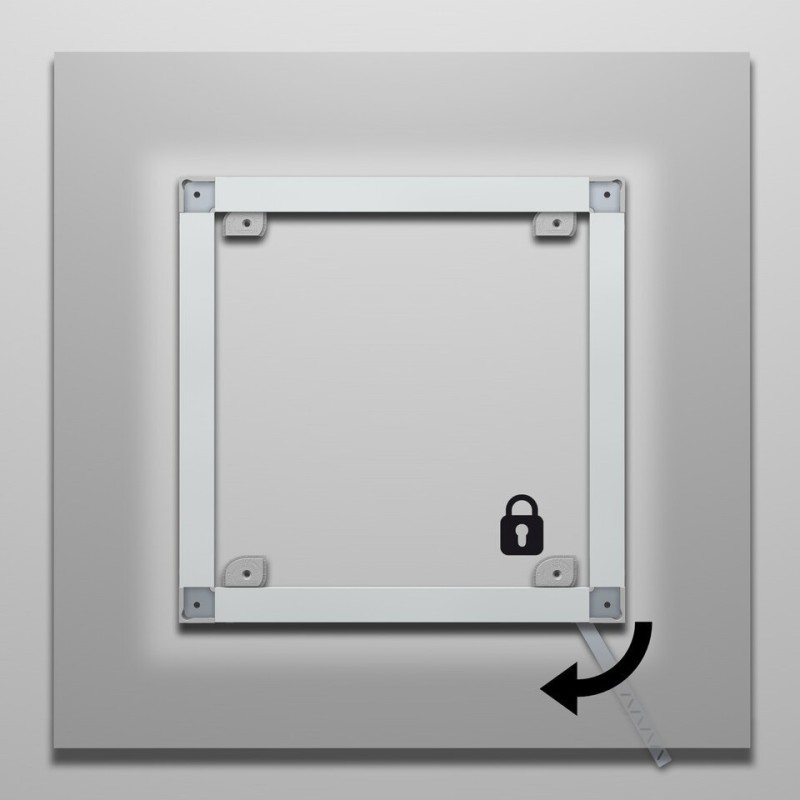

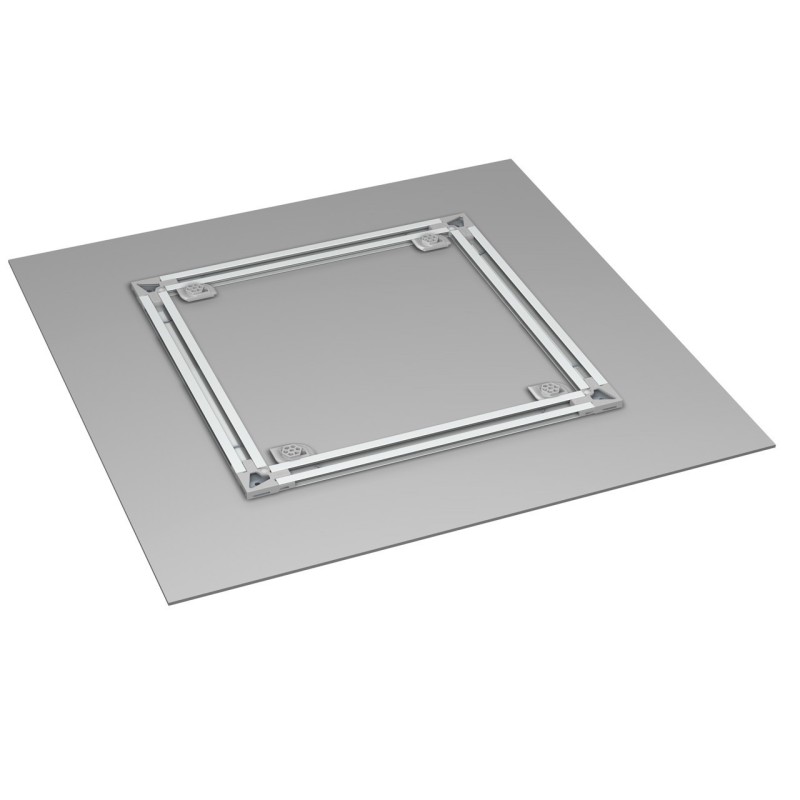

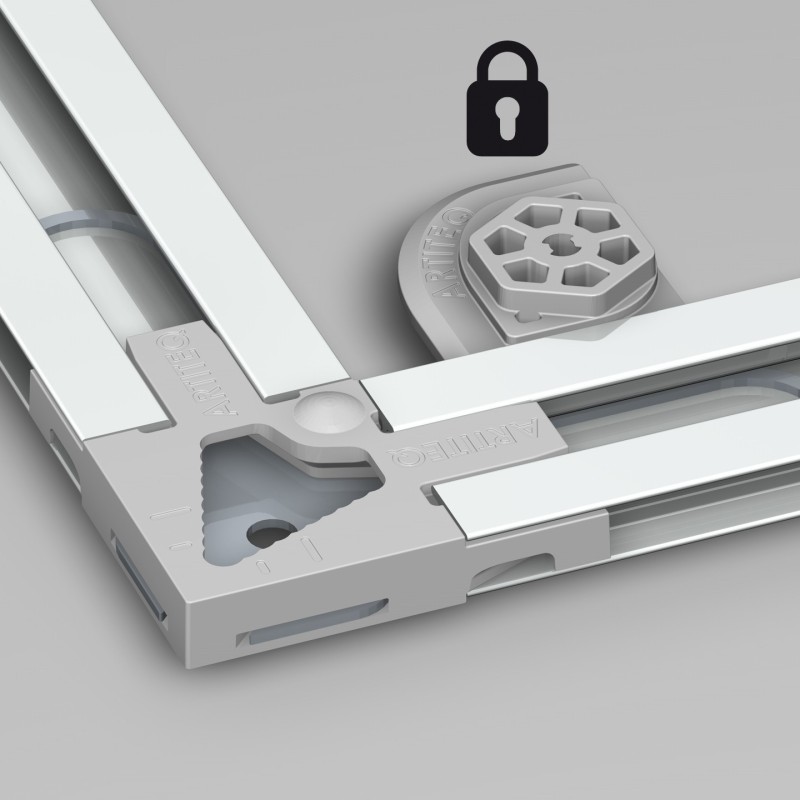

Dessutom kan fotopanelen monteras på väggen och låsas stöldskydd med hjälp av 4 av dessa hängare. Ramen hänger sedan på de två översta klämmorna och genom att vrida de två nedre klämmorna låses fotopanelen med säkerhetsnyckeln.

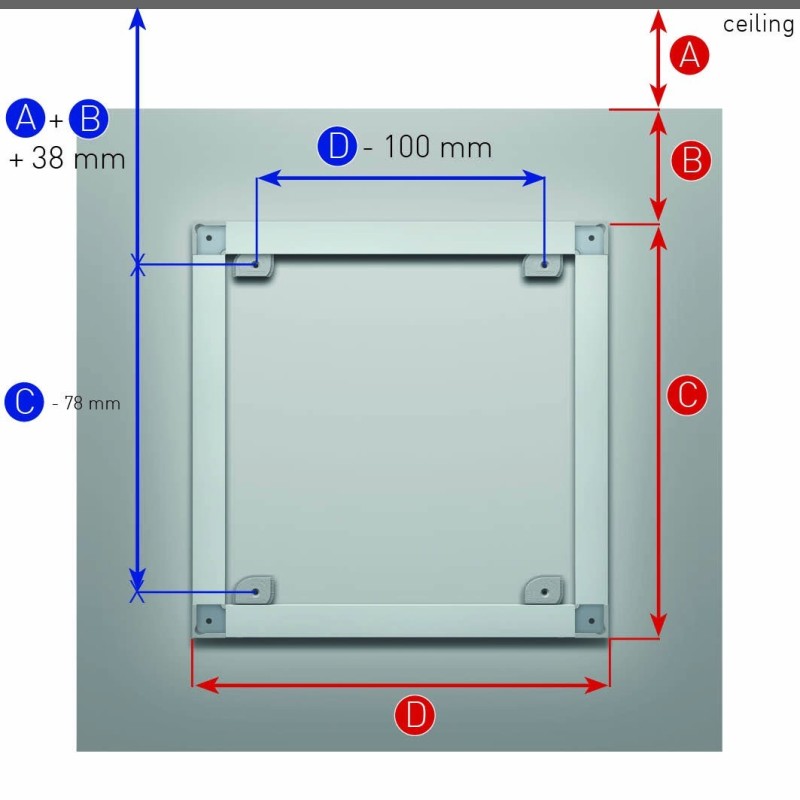

Monteringsanvisningar - dessa hänvisar till den sista bilden ovan:

1. Bestäm önskad höjd på vilken panelen ska hänga och mät avståndet från panelens ovansida till taket (mått A).
2. Mät avståndet från toppen av panelen till toppen av ryggramen (mått B) (vårt råd är 100 mm, men detta följs inte alltid).
3. Borrhöjden för de översta hålen är då A + B + 38mm, mätt från taket.
4. Mät höjden på ryggramen (mått C).
5. De nedre hålens borrhöjd är då C - 78mm under de övre hålen.
6. Bestäm exakt den plats (horisontellt) där du vill hänga panelen och sätt ett litet märke på väggen där mitten av panelen ska vara.
7. Mät bredden på ryggramen (mått D).
8. Avståndet mellan hålen horisontellt är D – 100 mm (håll samma avstånd till mitten till vänster och höger, alltså (mått D + 100) dividerat med 2).
9. Nu är hålens positioner fixerade både vertikalt och horisontellt.
10. Markera dessa positioner på väggen och kontrollera dem igen innan du borrar.
