Disques de suspension et de sécurité Artiteq Back Frame - par pièce

Crochets de mise à niveau et de sécurité Artiteq (clips) en gris pour le système Back Frame Artiteq avec un trou de 4,0 mm .

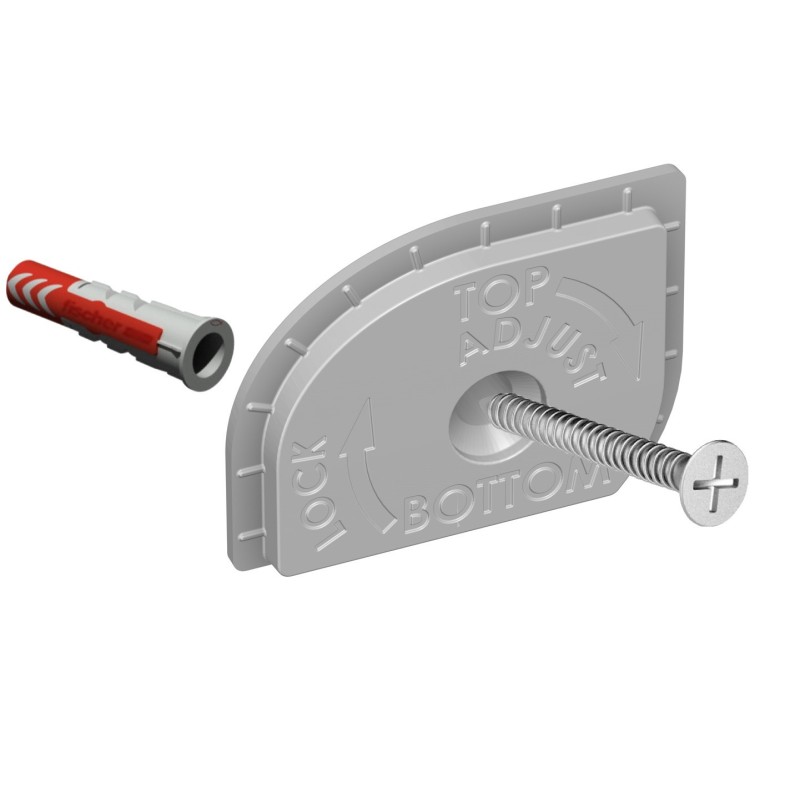

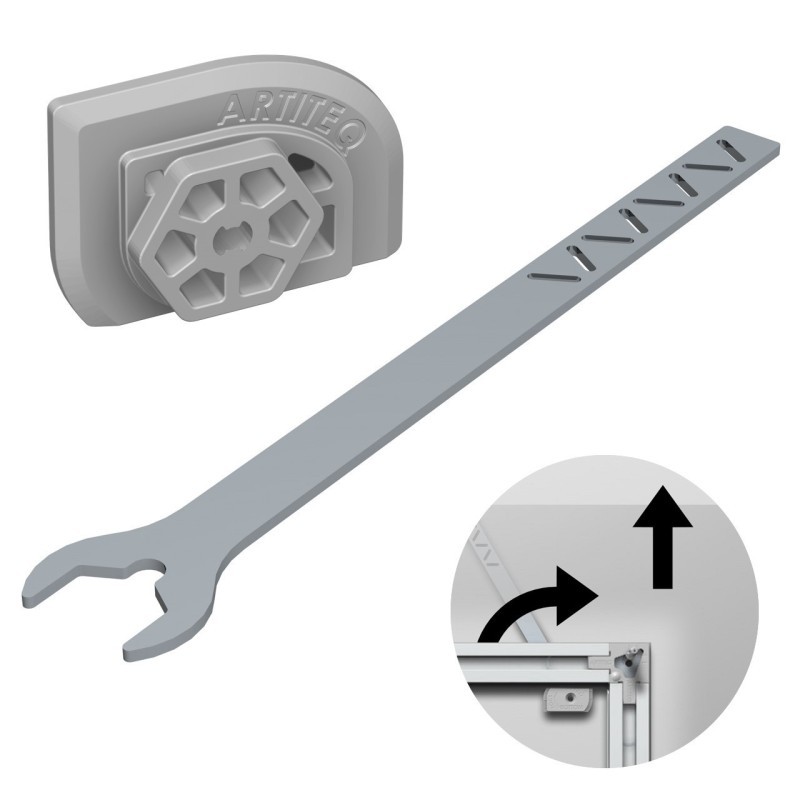

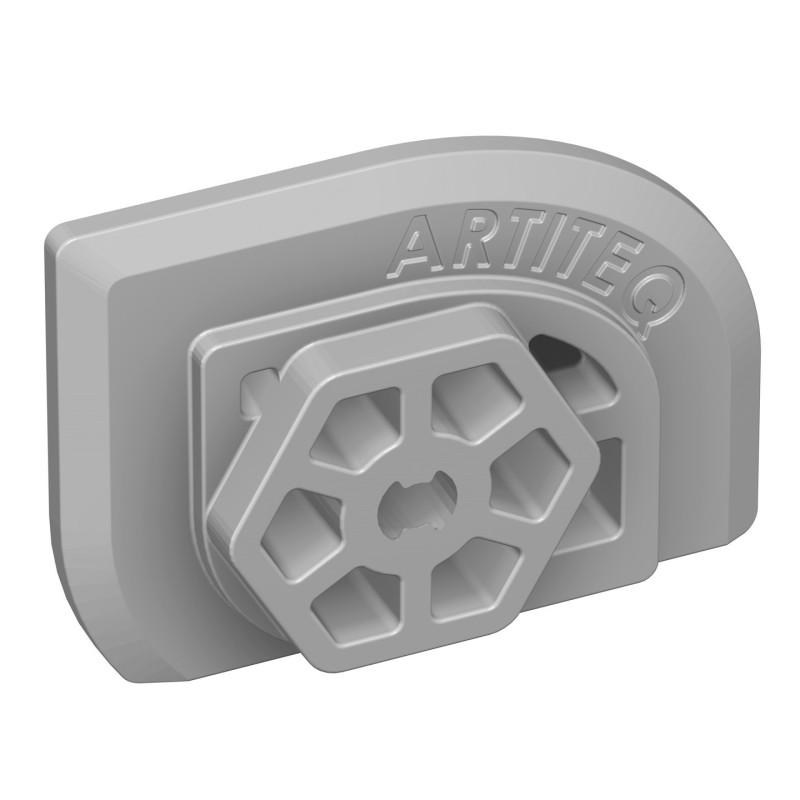

Ce sont des "clips" en plastique symétriques en A avec une lèvre et un trou décentré . Ces crochets de mise à niveau Artiteq se fixent au mur par paires avec une vis . Le trou du disque n'est pas central et les cintres peuvent être tournés - avec la clé - jusqu'à ce que le cadre arrière Artiteq soit suspendu droit et de niveau . Chaque cintre a un réglage vertical de 6 mm et est livré sans vis ni cheville ; ceux-ci sont facultatifs et non inclus.

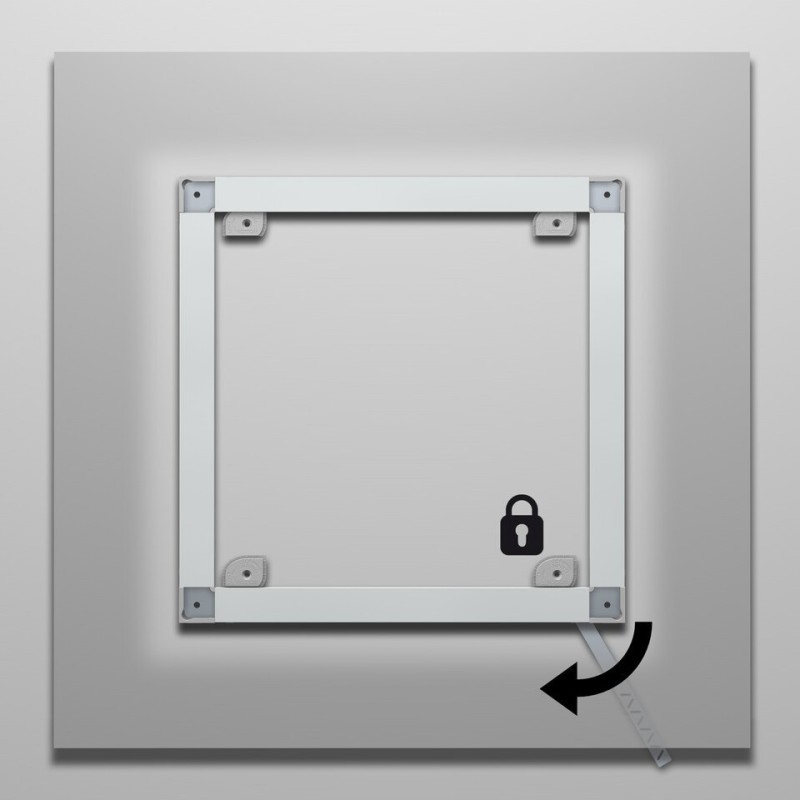

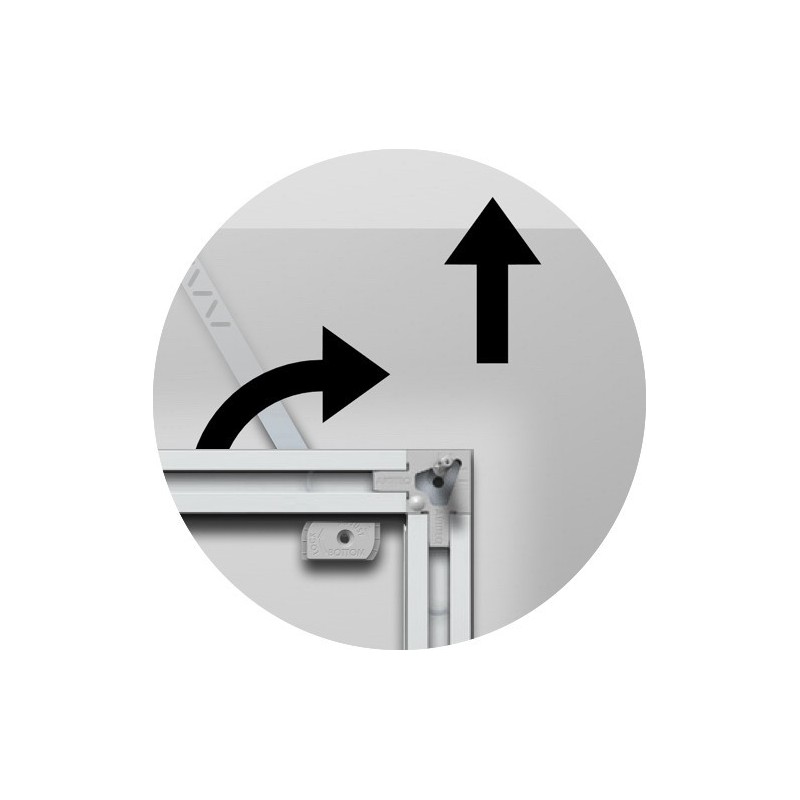

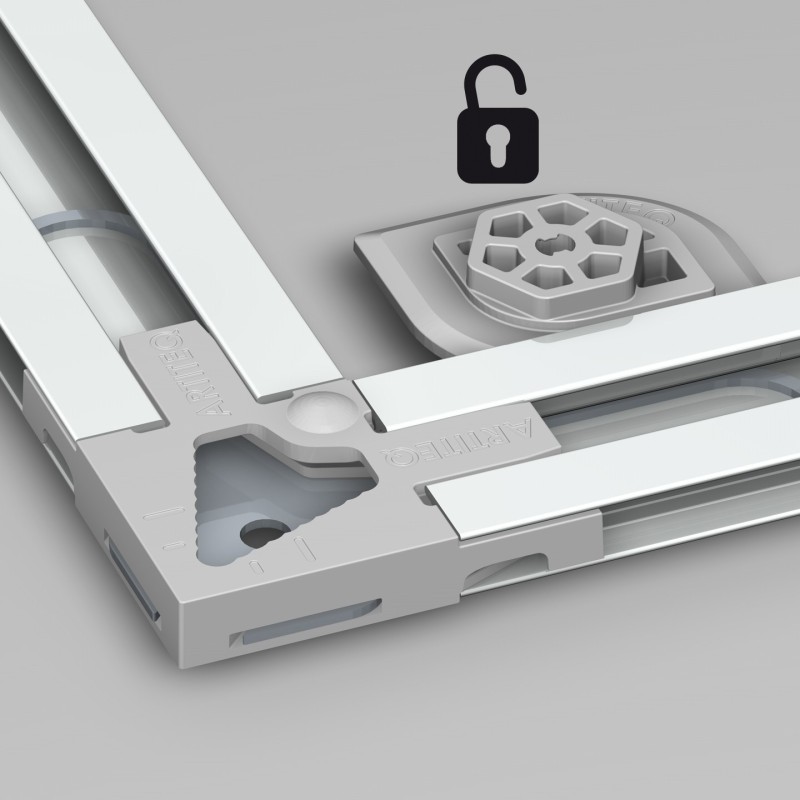

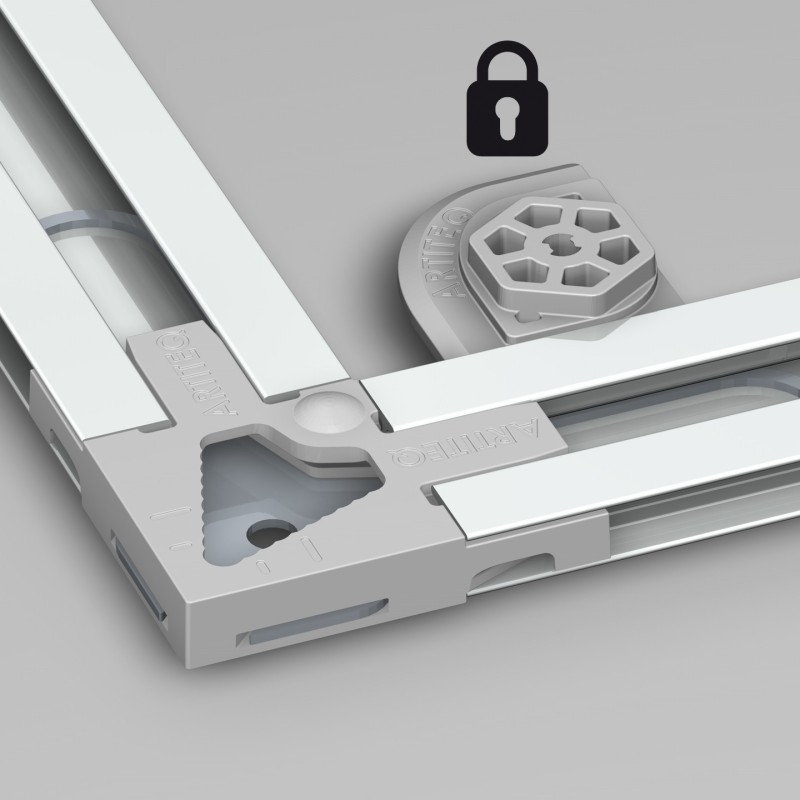

De plus, le panneau photo peut être fixé au mur et verrouillé antivol à l'aide de 4 de ces cintres. Le cadre s'accroche alors aux deux clips supérieurs et en tournant les deux clips inférieurs, le panneau photo est verrouillé avec la clé de sécurité.

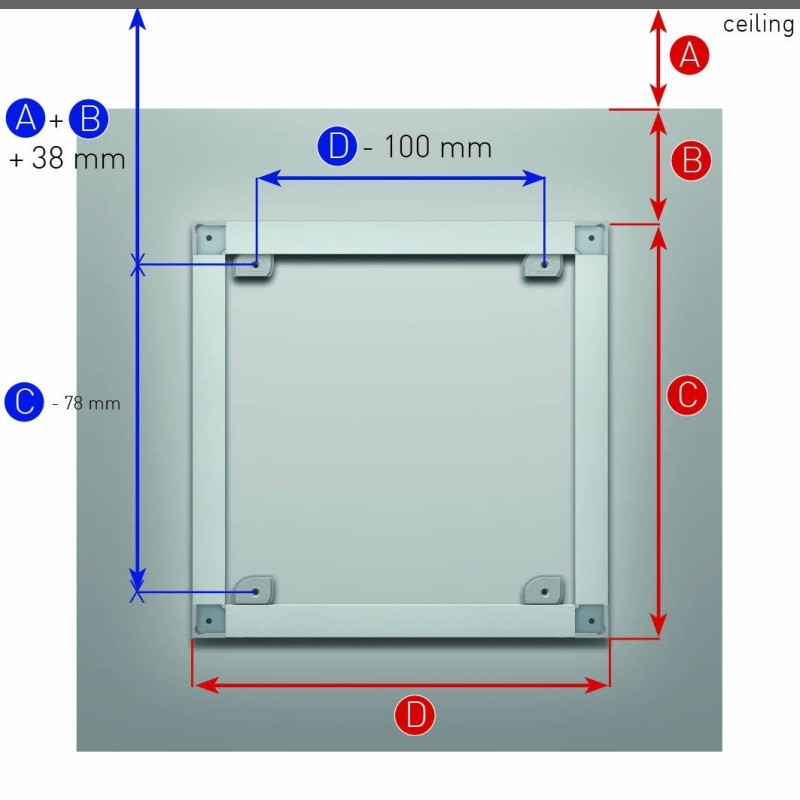

Instructions de montage - celles-ci se réfèrent à la dernière image ci-dessus :

1. Déterminez la hauteur souhaitée à laquelle le panneau doit être suspendu et mesurez la distance entre le haut du panneau et le plafond (mesure A).
2. Mesurez la distance entre le haut du panneau et le haut du cadre arrière (mesure B) (notre conseil est de 100 mm, mais ce n'est pas toujours suivi).
3. La hauteur de perçage pour les trous supérieurs est alors A + B + 38 mm, mesurée à partir du plafond.
4. Mesurez la hauteur du cadre du dossier (mesure C).
5. La hauteur de perçage des trous inférieurs est alors de C - 78mm en dessous des trous supérieurs.
6. Déterminez l'endroit exact (horizontal) où vous voulez accrocher le panneau et faites une petite marque sur le mur à l'endroit où le centre du panneau doit se trouver.
7. Mesurez la largeur du cadre arrière (mesure D).
8. La distance entre les trous horizontalement est D – 100mm (garder la même distance au centre à gauche et à droite, donc (dimension D + 100) divisé par 2).
9. Maintenant, les positions des trous sont fixées à la fois verticalement et horizontalement.
10. Marquez ces positions sur le mur et vérifiez-les à nouveau avant de percer.
