Zawieszenie i tarcze zabezpieczające Artiteq Back Frame - za sztukę

Wieszaki poziomujące i zabezpieczające Artiteq (klipsy) w kolorze szarym do systemu Back Frame Artiteq z otworem 4,0 mm .

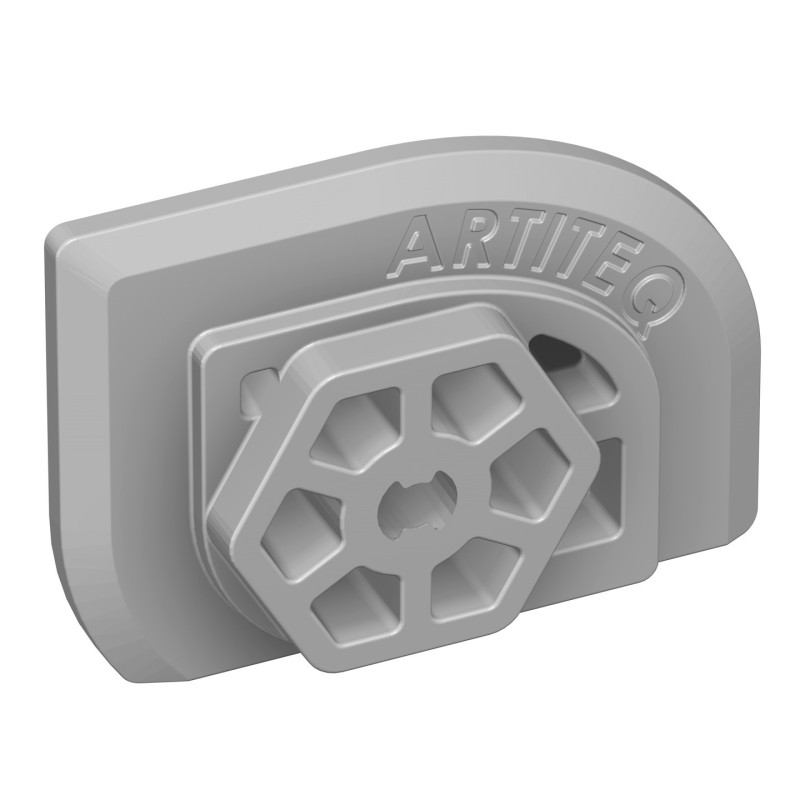

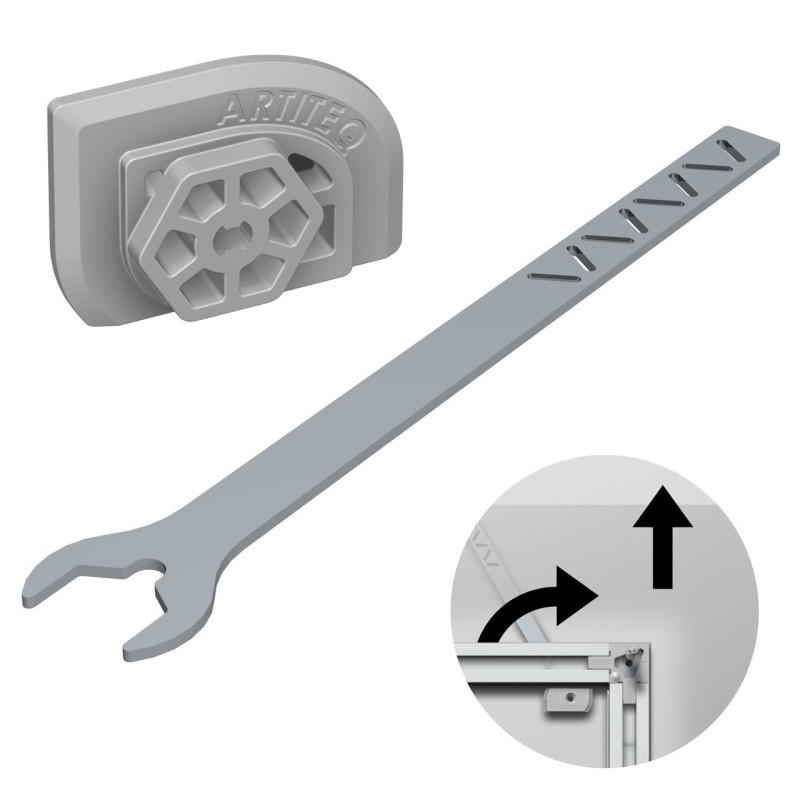

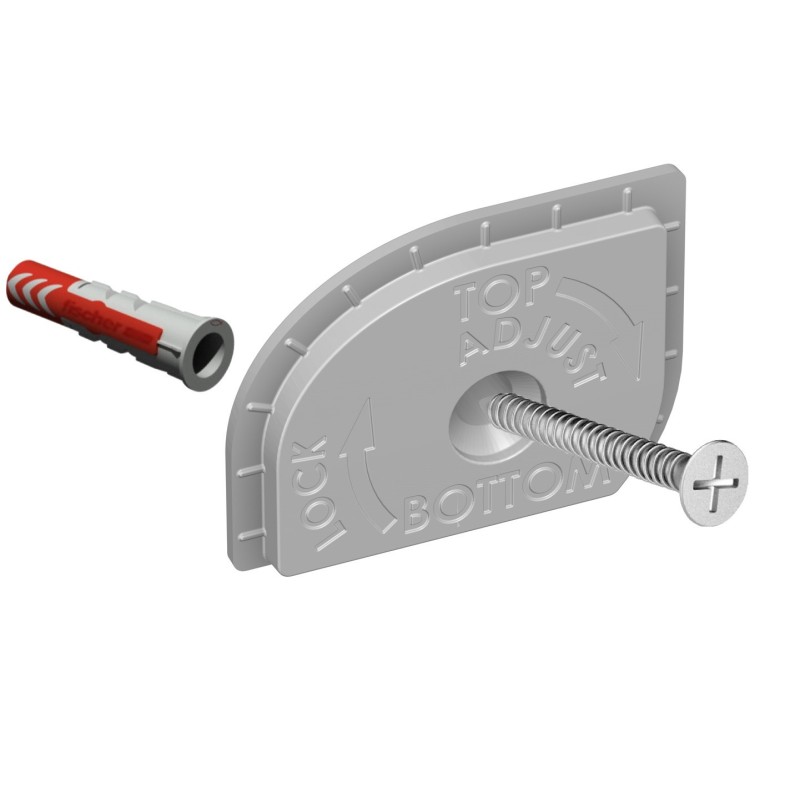

Są to plastikowe „ klipsy” w kształcie litery A z krawędzią i otworem mimośrodowym . Te wieszaki poziomujące Artiteq są mocowane parami do ściany za pomocą śruby . Otwór w dysku nie jest centralny a wieszaki można obracać — za pomocą klucza — aż rama tylna Artiteq będzie wisiała prosto na poziomie i poziomie . Każdy wieszak ma regulację pionową 6 mm i jest dostarczany bez śruby i kołka; są one opcjonalne i nie są uwzględnione.

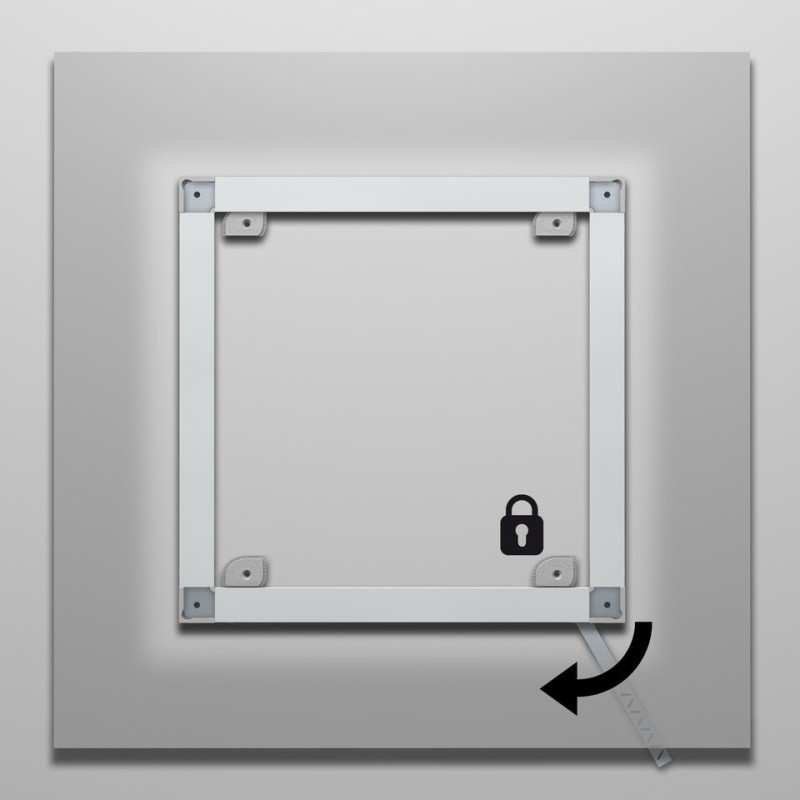

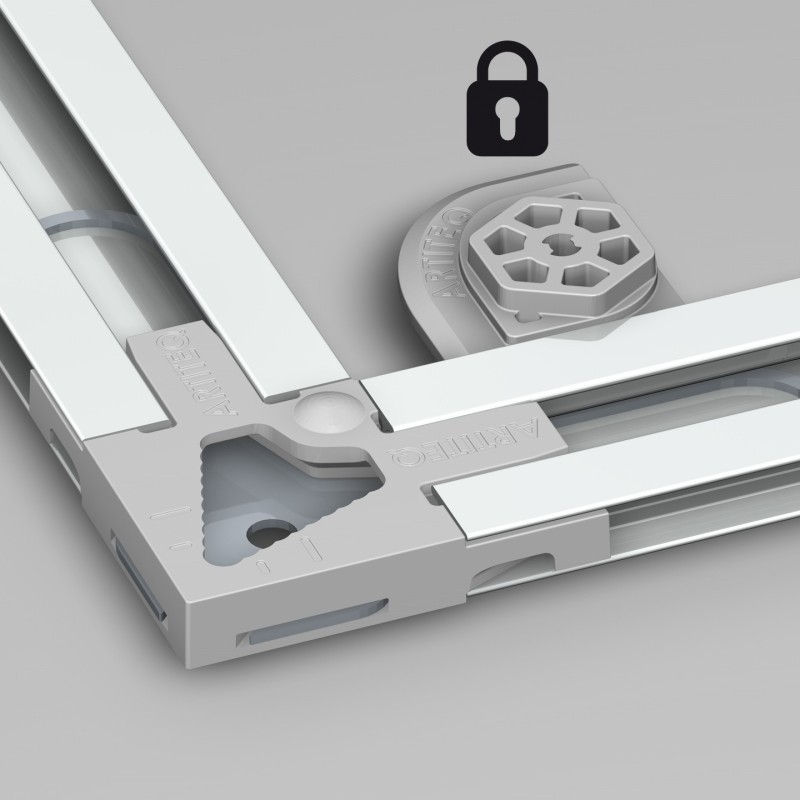

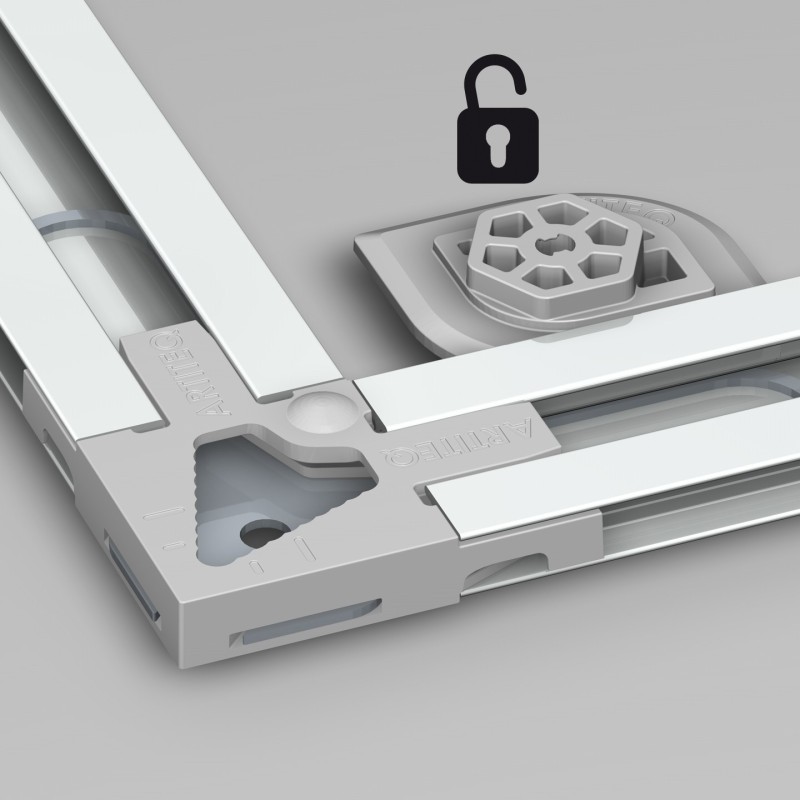

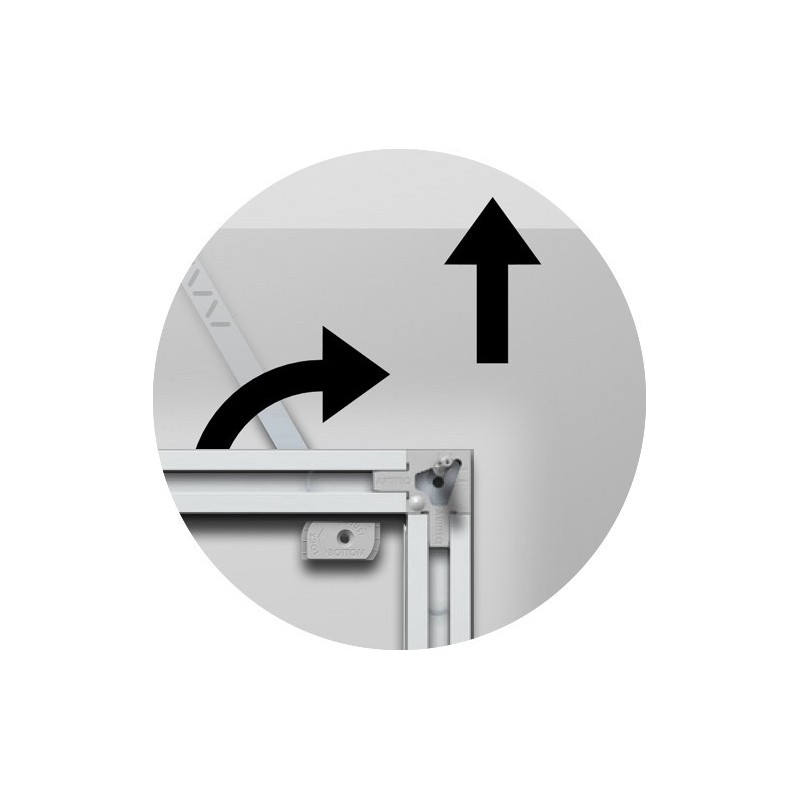

Dodatkowo fotopanel można zamontować na ścianie i zabezpieczyć przed kradzieżą za pomocą 4 takich wieszaków. Następnie ramka wisi na dwóch górnych zaczepach, a po obróceniu dwóch dolnych zaczepów panel fotoblokuje się kluczem zabezpieczającym.

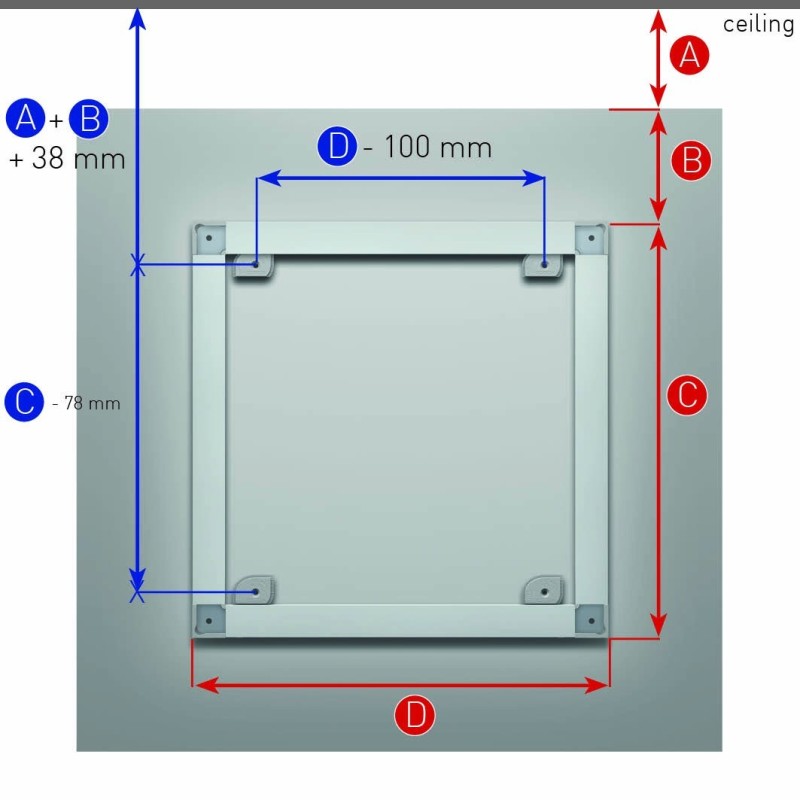

Instrukcje montażu - odnoszą się do ostatniego obrazka powyżej:

1. Określ żądaną wysokość, na jakiej panel ma wisieć i zmierz odległość od góry panelu do sufitu (wymiar A).
2. Zmierz odległość od górnej krawędzi panelu do górnej krawędzi tylnej ramy (wymiar B) (nasza rada to 100 mm, ale nie zawsze jest to przestrzegane).
3. Wysokość wiercenia dla górnych otworów wynosi wtedy A + B + 38 mm, mierząc od sufitu.
4. Zmierz wysokość tylnej ramy (wymiar C).
5. Wysokość wiercenia dolnych otworów wynosi wówczas C - 78 mm poniżej górnych otworów.
6. Określ dokładne miejsce (w poziomie), w którym chcesz zawiesić panel i umieść na ścianie mały znacznik w miejscu, w którym powinien znajdować się środek panelu.
7. Zmierz szerokość tylnej ramy (wymiar D).
8. Odległość między otworami w poziomie wynosi D – 100 mm (należy zachować taką samą odległość do środka po lewej i prawej stronie, a więc (wymiar D + 100) podzielić przez 2).
9. Teraz pozycje otworów są ustalane zarówno w pionie, jak iw poziomie.
10. Zaznacz te pozycje na ścianie i sprawdź je ponownie przed wierceniem.
