Artiteq Back Frame suspensión y discos de seguridad - por pieza

Soportes de nivelación y seguridad Artiteq (clips) en gris para el sistema Back Frame Artiteq con un orificio de 4,0 mm .

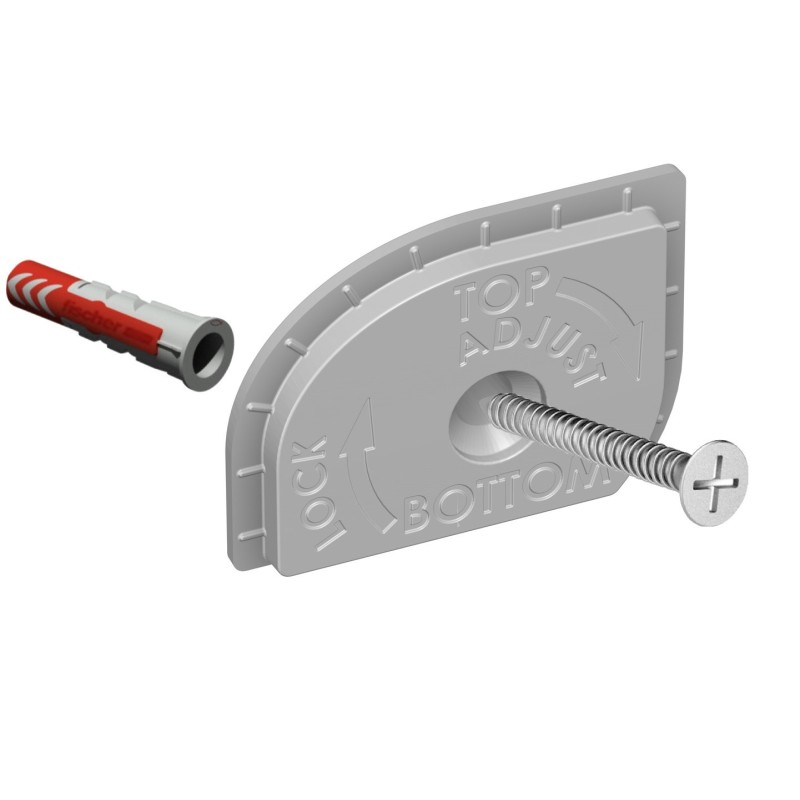

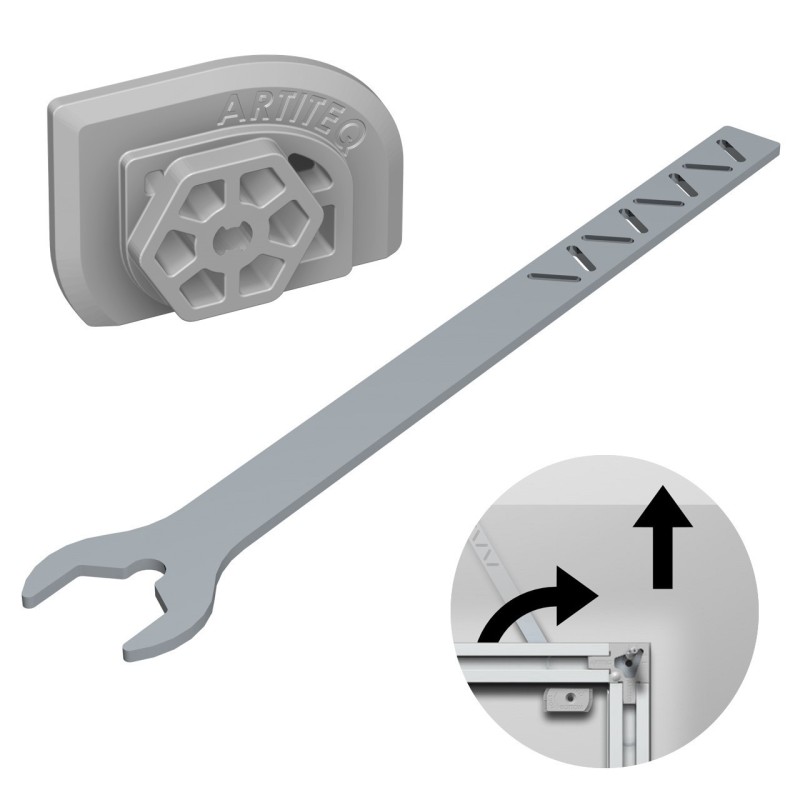

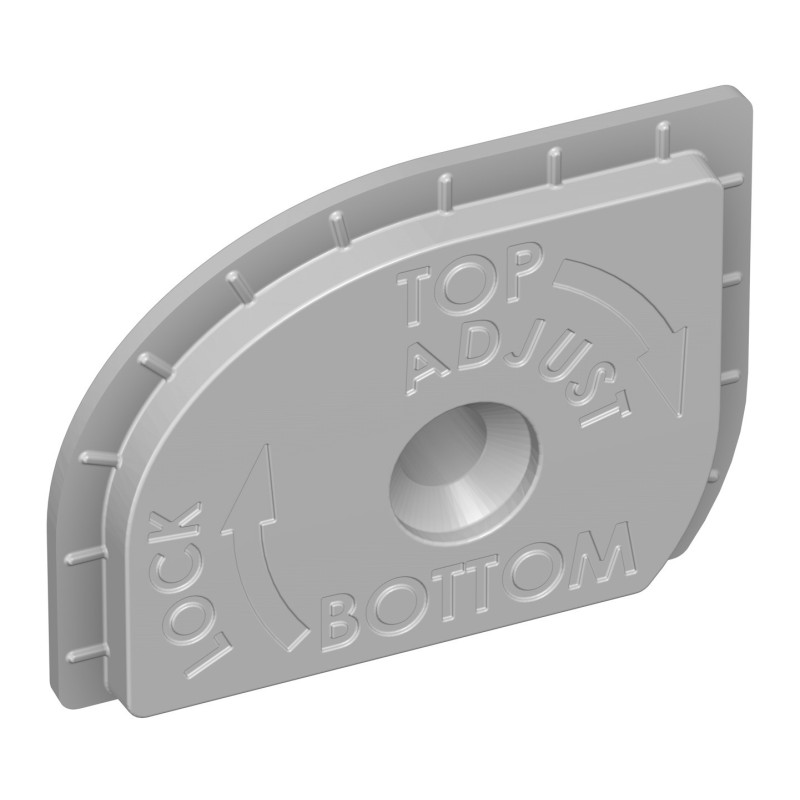

Son "clips" de plástico simétricos con un labio y un orificio descentrado . Estos colgadores de nivelación de Artiteq se fijan a la pared por parejas con un tornillo . El agujero en el disco no es central. y las perchas se pueden girar, con la llave, hasta que el marco trasero Artiteq cuelgue derecho y nivelado . Cada colgador tiene un ajuste vertical de 6 mm y viene sin tornillo ni taco; Estos son opcionales y no están incluidos.

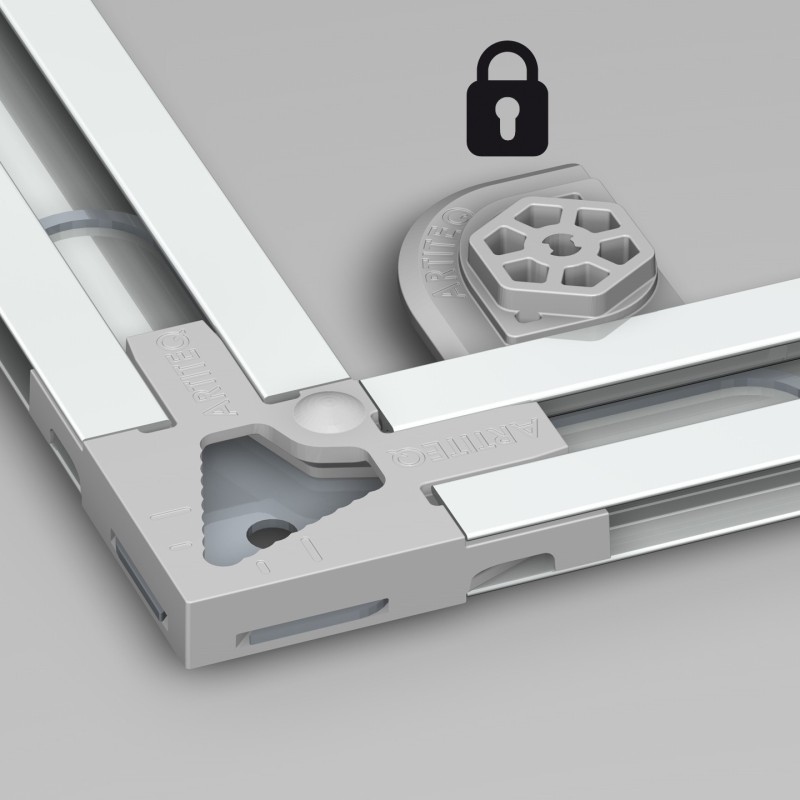

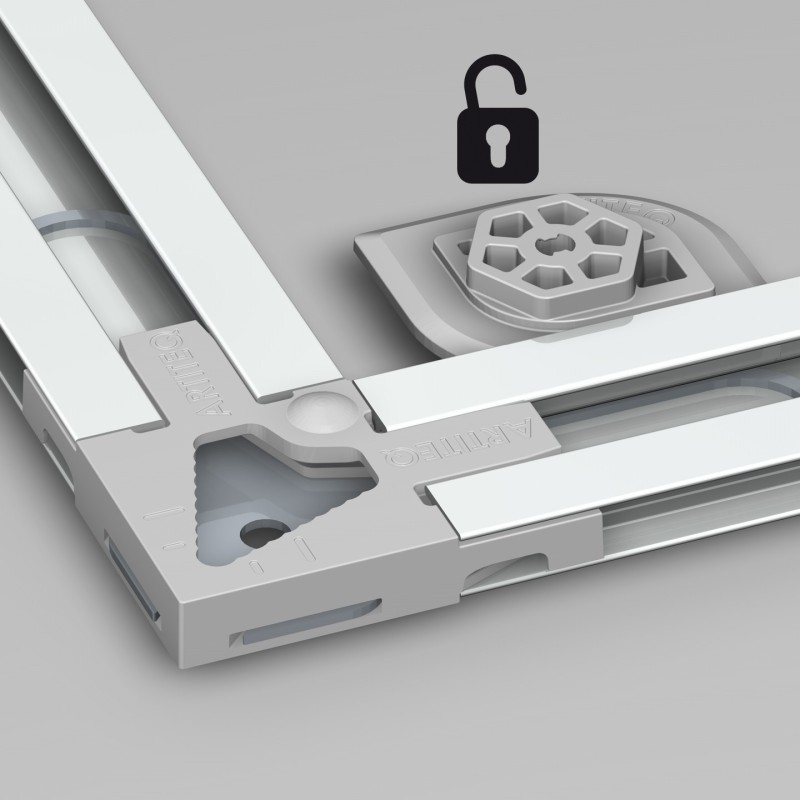

Además, el panel de fotos se puede montar en la pared y bloquear antirrobo utilizando 4 de estos colgadores. A continuación, el marco cuelga de los dos clips superiores y, al girar los dos clips inferiores, el panel fotográfico se bloquea con la llave de seguridad.

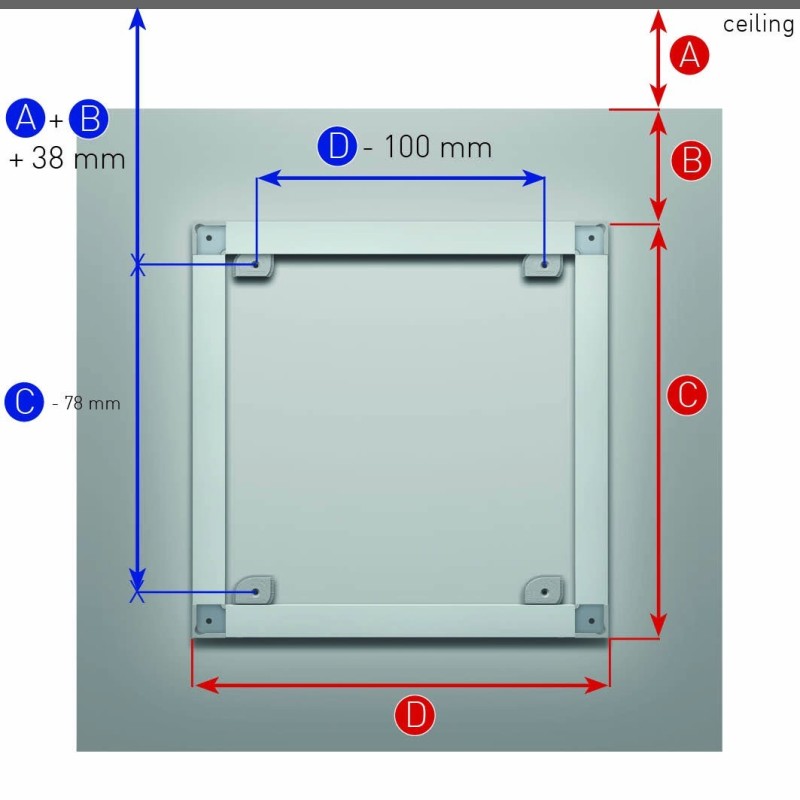

Instrucciones de montaje: se refieren a la última imagen de arriba:

1. Determine la altura deseada a la que debe colgar el panel y mida la distancia desde la parte superior del panel hasta el techo (medida A).
2. Mida la distancia desde la parte superior del panel hasta la parte superior del marco trasero (medida B) (nuestro consejo es 100 mm, pero no siempre se sigue).
3. La altura de perforación de los agujeros superiores es entonces, medida desde el techo, A + B + 38 mm.
4. Mida la altura del marco trasero (medida C).
5. La altura de perforación de los orificios inferiores es entonces C - 78 mm por debajo de los orificios superiores.
6. Determine el lugar exacto (horizontal) donde desea colgar el panel y haga una pequeña marca en la pared donde debe estar el centro del panel.
7. Mide el ancho del marco trasero (medida D).
8. La distancia entre los agujeros horizontalmente es D – 100 mm (mantenga la misma distancia al centro a la izquierda y a la derecha, por lo que (dimensión D + 100) dividida por 2).
9. Ahora las posiciones de los agujeros se fijan tanto vertical como horizontalmente.
10. Marque estas posiciones en la pared y verifíquelas nuevamente antes de taladrar.
