Artiteq Back Frame sospensione e dischi di sicurezza - per pezzo

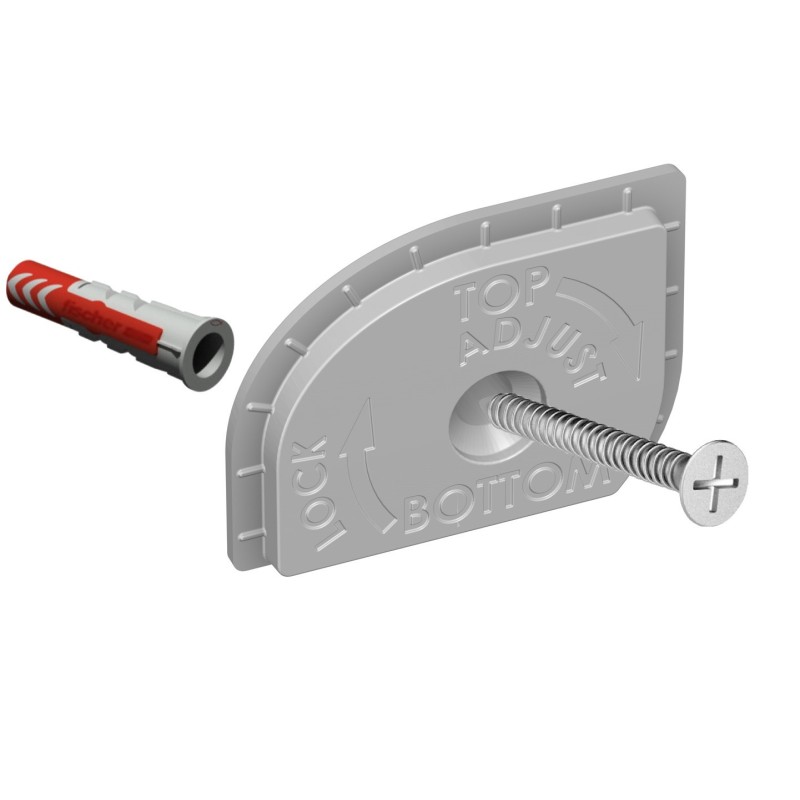

Ganci di livellamento e sicurezza Artiteq (clip) in grigio per il sistema Back Frame Artiteq con foro da 4,0 mm .

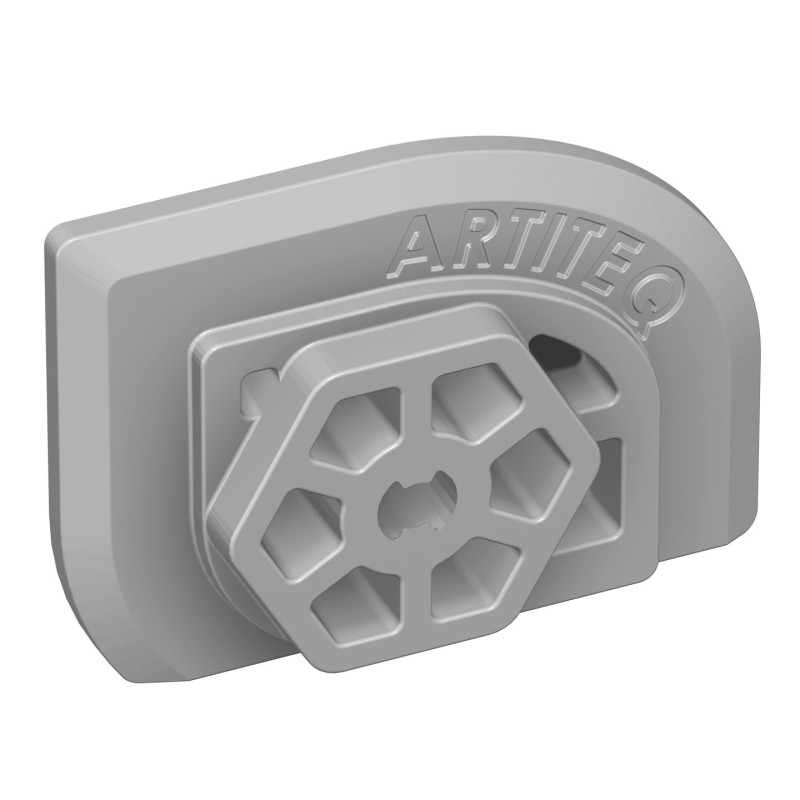

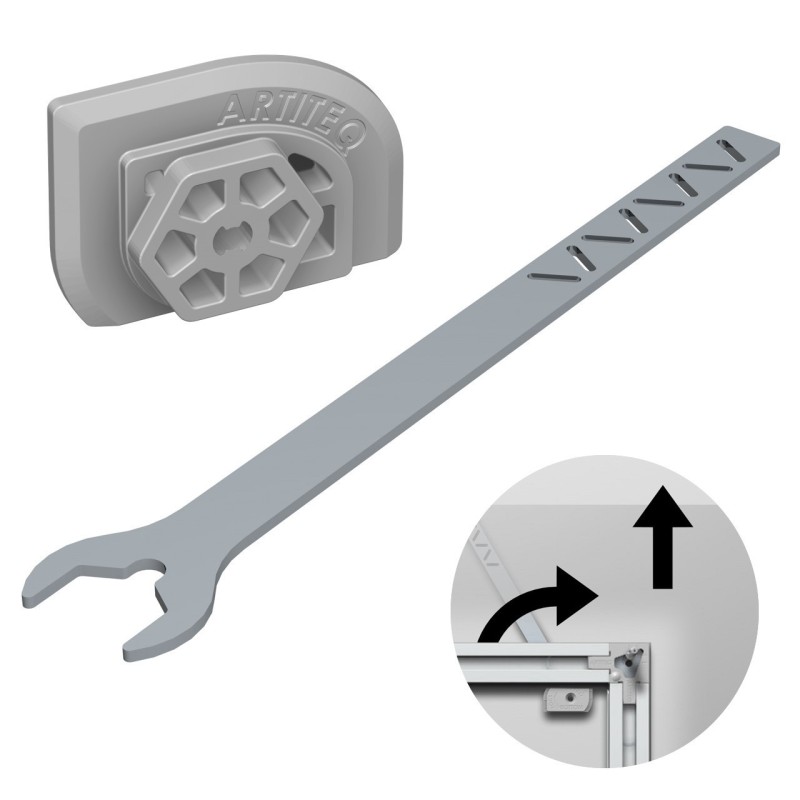

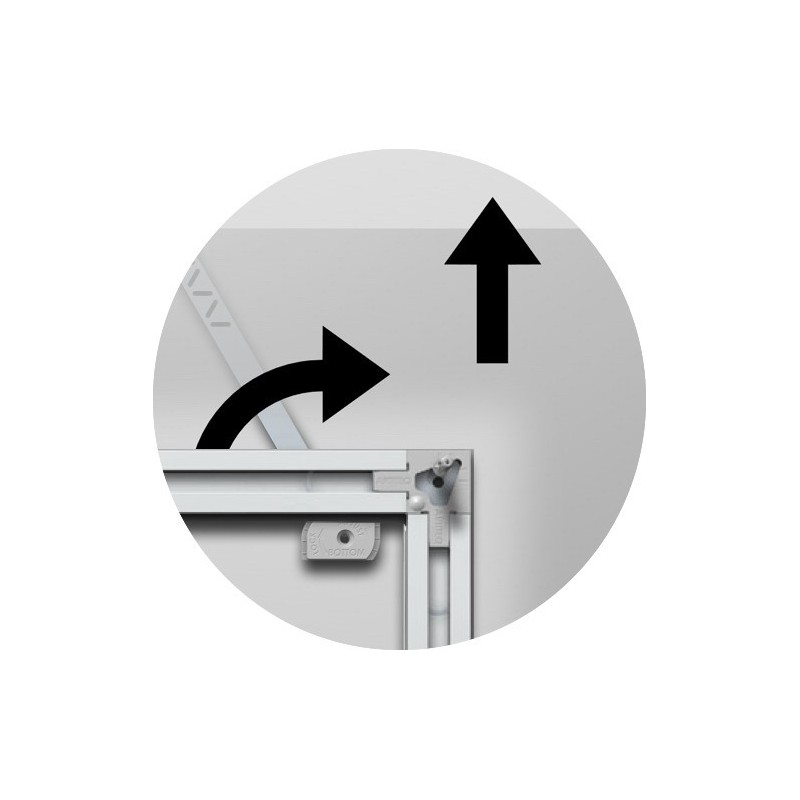

Sono "clip" di plastica simmetriche A con un labbro e un foro decentrato . Questi ganci di livellamento Artiteq sono fissati alla parete in coppia con una vite . Il foro nel disco non è centrale e le grucce possono essere girate - con la chiave - fino a quando il telaio dello schienale Artiteq non pende dritto in piano e in piano . Ogni gancio ha una regolazione verticale di 6 mm e viene fornito senza viti e tasselli; questi sono opzionali e non inclusi.

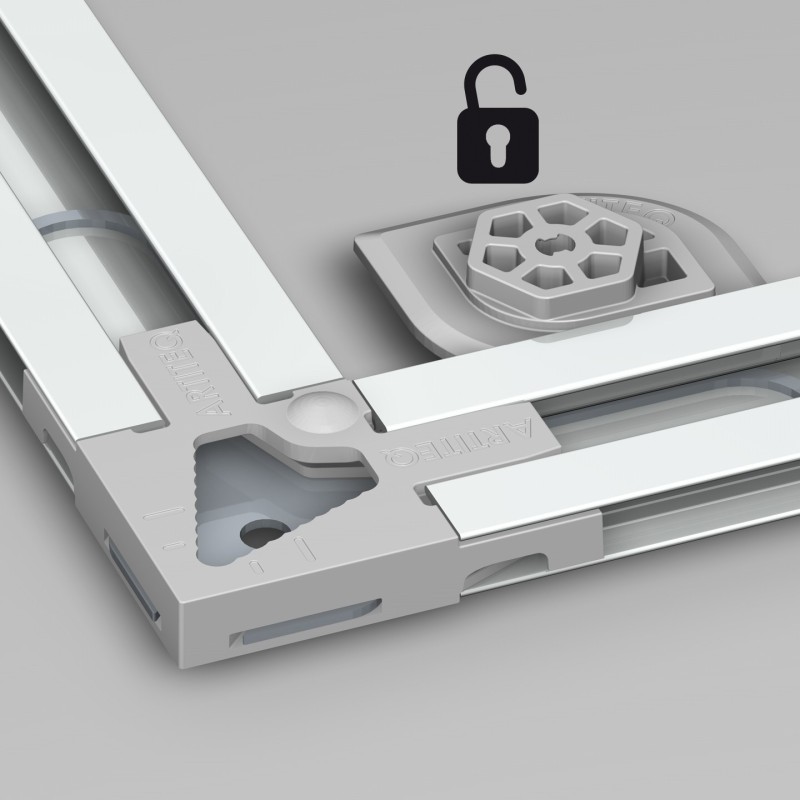

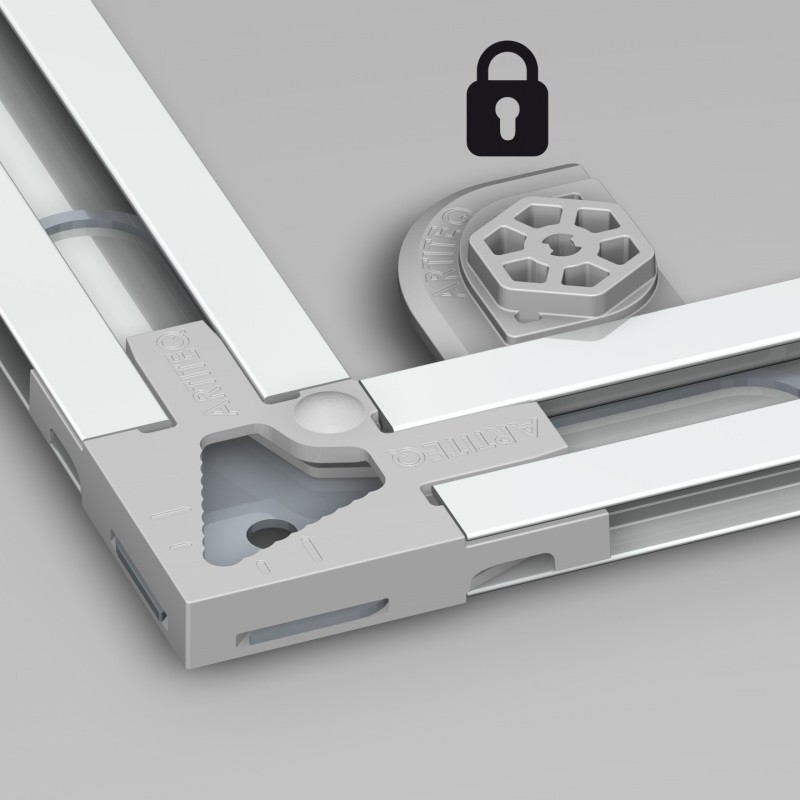

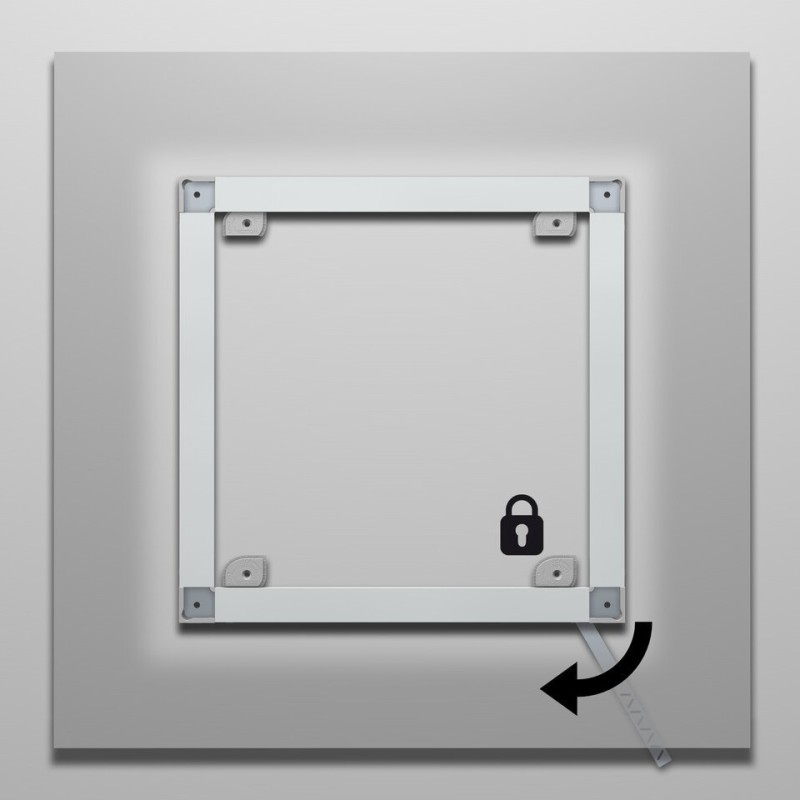

Inoltre, il pannello fotografico può essere montato a parete e bloccato in modo antifurto utilizzando 4 di questi ganci. La cornice si appende quindi alle due clip superiori e ruotando le due clip inferiori, il pannello fotografico viene bloccato con la chiave di sicurezza.

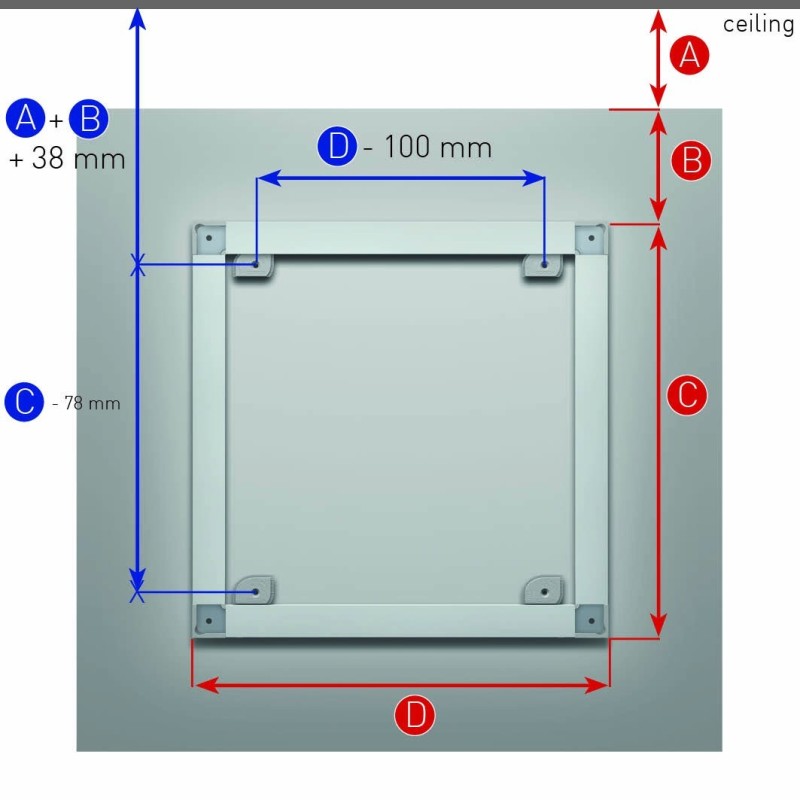

Istruzioni di montaggio - si riferiscono all'ultima immagine sopra:

1. Determinare l'altezza desiderata alla quale il pannello deve essere appeso e misurare la distanza dalla parte superiore del pannello al soffitto (misura A).
2. Misurare la distanza dalla parte superiore del pannello alla parte superiore del telaio posteriore (misura B) (il nostro consiglio è di 100 mm, ma non sempre viene rispettato).
3. L'altezza di foratura per i fori superiori è quindi A + B + 38 mm, misurata dal soffitto.
4. Misurare l'altezza del telaio posteriore (misura C).
5. L'altezza di foratura dei fori inferiori è quindi C - 78 mm sotto i fori superiori.
6. Determina il punto esatto (orizzontale) in cui vuoi appendere il pannello e fai un piccolo segno sul muro dove dovrebbe essere il centro del pannello.
7. Misurare la larghezza del telaio posteriore (misura D).
8. La distanza tra i fori in orizzontale è D – 100mm (mantenere la stessa distanza dal centro a sinistra ea destra, quindi (dimensione D + 100) diviso 2).
9. Ora le posizioni dei fori sono fissate sia verticalmente che orizzontalmente.
10. Segna queste posizioni sul muro e controllale di nuovo prima di forare.
